WJF60W variabel frekvens AC strømforsyning til transformer- og delvis afladningstest
2. Indgang: Enfaset / trefaset; 220VAC enfaset eller 380VAC trefaset; 50/60Hz; tilpasset spænding tilgængelig
3. Udgang: Enfaset / trefaset; 220VAC enfaset eller 380VAC trefaset; trefaset justerbar spænding 0.1-800V LL
4. Frekvensområde: 45-400Hz justerbart; tilpassede frekvenskonfigurationer tilgængelige
5. Ydeevne: Delvis afladning ≤10 pC; spændingsstabilitet ±1 % FS; frekvensstabilitet ±0.1 % FS; THD <3 % ved lineære belastninger
6. Nøgleanvendelser: Test af transformerinduceret spænding, test af delvis afladning, modstandsdygtighedsprøvning af HV-kabler, CT/VT-test og isolationsforskning
7. Nøglefunktioner: Ren sinusbølgeudgang; 7/10-tommer berøringsskærm; visning af spænding, strøm, frekvens, effekt og effektfaktor i realtid
8. Kommunikation og beskyttelse: RS485/RJ45; IP20/IP21 standard; IP32/IP54 valgfri; overstrøms-, overbelastnings-, overophednings- og kortslutningsbeskyttelse
9. Mærke: ACSOON (kapacitet, input/output spænding, frekvens, fase, LOGO, kabinetfarve og OEM-tilpasning tilgængelig)
- Produktbeskrivelse*
WJF60W variabel frekvens AC strømforsyning til transformer- og delvis afladningstest
ACSOON WJF60W-seriens variabelfrekvens AC-strømforsyning er designet til test af transformere, kabler og højspændingselektriske applikationer, hvor justerbar spænding, frekvens og lav delvis afladning er påkrævet.
Den kan bruges som vekselstrømskilde i inducerede spændings-, spændingsbestandigheds- og partielle afladningstestsystemer , og den fungerer sammen med isolerede step-up-transformere, induktorer og måleinstrumenter til partiel afladning.
WJF60W kombinerer IGBT- og højfrekvent SPWM-teknologi med isoleret udgang, hvilket giver en ren sinusbølge, justerbar frekvens og stabil udgang til HV/LV-laboratorie- og elektriske testapplikationer.
Anmod om en konfiguration og et tilbud
Vigtigste specifikationer
Strømkapacitet: 5–500 kVA enfaset / 5–2000 kVA trefaset
Frekvensområde: 45–400Hz justerbar
Output Spænding: 220V 1PH / 380V 3PH / Tilpasset
Justerbar spænding: 0.1–800V LL, trefaset
Delvis udledning: ≤10 pC
THD: <3% ved lineær belastning
Kommunikation: RS485 / RJ45
Beskyttelse: IP20/IP21 standard; IP32/IP54 valgfri
Beskyttelse og pålidelighed
WJF60W har indbyggede beskyttelses- og alarmfunktioner til:
Overstrøm
Overbelastning
Overtemperatur
Short Circuit
Overbelastningskapacitet
125% — 30 sekunder
150% — 1 sekund
Miljø- og beskyttelsesdata
Standard IP-klasse: IP20 / IP21
Valgfrit: IP32 / IP54
Driftstemperatur: -10 ° C til 45 ° C
Fugtighed: 10-95%
Støj: <70dB ved 1 meter
MTBF: 50,000 timer
| Parameter | WJF60W-serien |
|---|---|
| Input fase | Enkeltfase / Trefaset |
| Nominel indgangsspænding | 220V 1PH / 380V 3PH / Tilpasset |
| Indgangsspændingstolerance | ± 15% |
| Input frekvens | 50Hz / 60Hz |
| Tolerance for indgangsfrekvens | 40-70 Hz |
| Udgangsfase | Enkeltfase / Trefaset |
| Nominel udgangsspænding | 220V 1PH / 380V 3PH / Tilpasset |
| Justerbar udgangsspænding | 0.1–800V LL, trefaset + jord |
| justerbar Frekvens | 45–400Hz / Tilpasset |
| Spændingsstabilitet | ± 1% FS |
| Frekvens Stabilitet | ± 0.1% FS |
| Outputbølgeform | Ren Sine Wave |
| THD | <3% @ lineære belastninger |
| Delvis udledning | ≤10 pC |
| Indgangseffektfaktor | ≥0.8 |
| Effektivitet | ≥ 85% |
| Skærm | 7/10-tommer berøringsskærm |
| Kommunikation | RS485 / RJ45 |
| Overbelastningskapacitet | 125% 30s / 150% 1s |
| IP-beskyttelse | IP20/IP21; IP32/IP54 Valgfri |
| MTBF | 50,000 Hours |
| Driftstemperatur | -10 ° C til 45 ° C |
45–400Hz justerbar frekvens
Udgangsfrekvensen kan justeres kontinuerligt fra 45 Hz til 400 Hz , mens brugerdefinerede frekvenskonfigurationer også er tilgængelige.
WJF60W er kompatibel med både 50Hz og 60Hz strømnetværk , hvilket gør det muligt for laboratorier at fastsætte den nødvendige testfrekvens uafhængigt af den lokale strømforsyning.
01
Justerbar udgangsspænding
Standardkonfigurationer inkluderer:
220V enkeltfase
380V trefaset
Andre indgangs- og udgangsspændinger kan tilpasses i henhold til projektets krav.
For trefasede konfigurationer er den specificerede justerbare udgangsspænding:
0.1–800V LL ACSOON WJF60W Statisk frekvens …
02
Ren og stabil AC-udgang
WJF60W leverer en ren sinusbølgeudgang, der er egnet til elektriske testapplikationer.
Spændingsstabilitet: ± 1% FS
Frekvensstabilitet: ± 0.1% FS
THD: <3% ved lineære belastninger
Samlet effektivitet: ≥ 85%
Indgangseffektfaktor: ≥0.8
03
Bredt effektområde
WJF60W-serien dækker både systemer i laboratorieskala og elektriske testprojekter med høj kapacitet.
Enfaset udgang
5 / 10 / 15 / 20 / 30 / 45 / 60 / 75 / 100 / 150 / 200 / 300 / 400 / 500kVA
Trefaset udgang
5 / 10 / 15 / 20 / 30 / 45 / 60 / 75 / 100 / 150 / 200 / 300 / 400 / 500 / 600 / 800 / 1000 / 1500 / 2000kVA
04
Berøringsskærmsstyring og kommunikation
WJF60W er udstyret med en 7-tommer eller 10-tommer berøringsskærm til overvågning af driften i realtid.
Displayet giver:
Spænding
Nuværende
Frekvens
Strøm
Magtfaktor
Time Setting
Spænding og frekvens kan justeres i henhold til testkrav.
Systemet understøtter også RS485- og RJ45-kommunikationsgrænseflader til tilslutning til overvågnings- og test- og kontrolsystemer.
Applikationer
WJF60W er primært designet til elektrisk testning af højspænding og laboratorieapplikationer.
Transformerinduceret spændingstest
Giver justerbar spænding og frekvens til testsystemer med transformerinduceret spænding.
Test af delvis udladning af transformer
Leverer en kontrolleret AC-kilde til systemer til måling af delvise afladninger i transformere.
Højspændingskablets modstandsdygtighedstest
Velegnet som vekselstrømskilde til testsystemer til højspændingskabler.
CT/VT-testning
Velegnet til elektrisk og isolationstest af strømtransformere og spændingstransformere.
Isolatortestning
Giver kontrollerede AC-forhold til isolatortestning og -evaluering.
Forskning i højspændingsisolering
Velegnet til HV/LV-laboratorier og forskningsfaciliteter, der kræver en justerbar AC-testkilde.
Disse anvendelsesområder er specificeret for WJF60-serien i den tekniske dokumentation.
Tilpasset konfiguration
Forskellige transformer- og højspændingstestsystemer kræver forskellige elektriske konfigurationer.
WJF60W kan derfor konfigureres i henhold til de faktiske projektkrav.
Tilgængelig tilpasning
Strømkapacitet
Vælg i henhold til den nødvendige testbelastning.
Indgangs- og udgangsspænding
Standard eller brugerdefinerede spændingskonfigurationer.
Frekvensområde
45-400Hz standard justerbart område eller brugerdefineret konfiguration.
Fasekonfiguration
Enkeltfaset eller trefaset.
Beskyttelse Grade
IP20/IP21-standard; IP32/IP54 valgfri.
Skabskonfiguration
Konfigureret i henhold til kapacitet og projektkrav.
Udseende og branding
Brugerdefineret kabinetfarve og kundelogo/OEM-muligheder er tilgængelige.

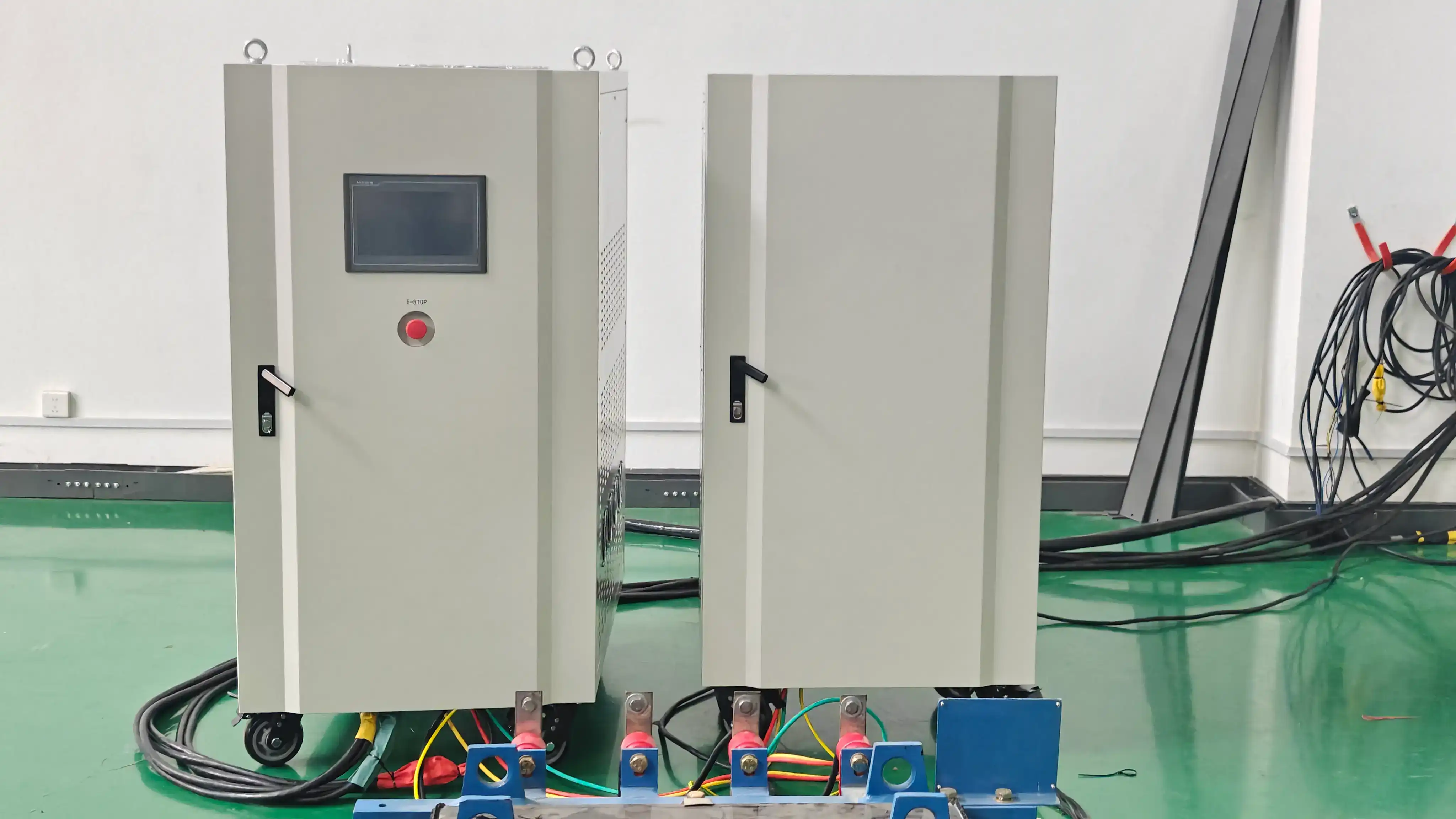

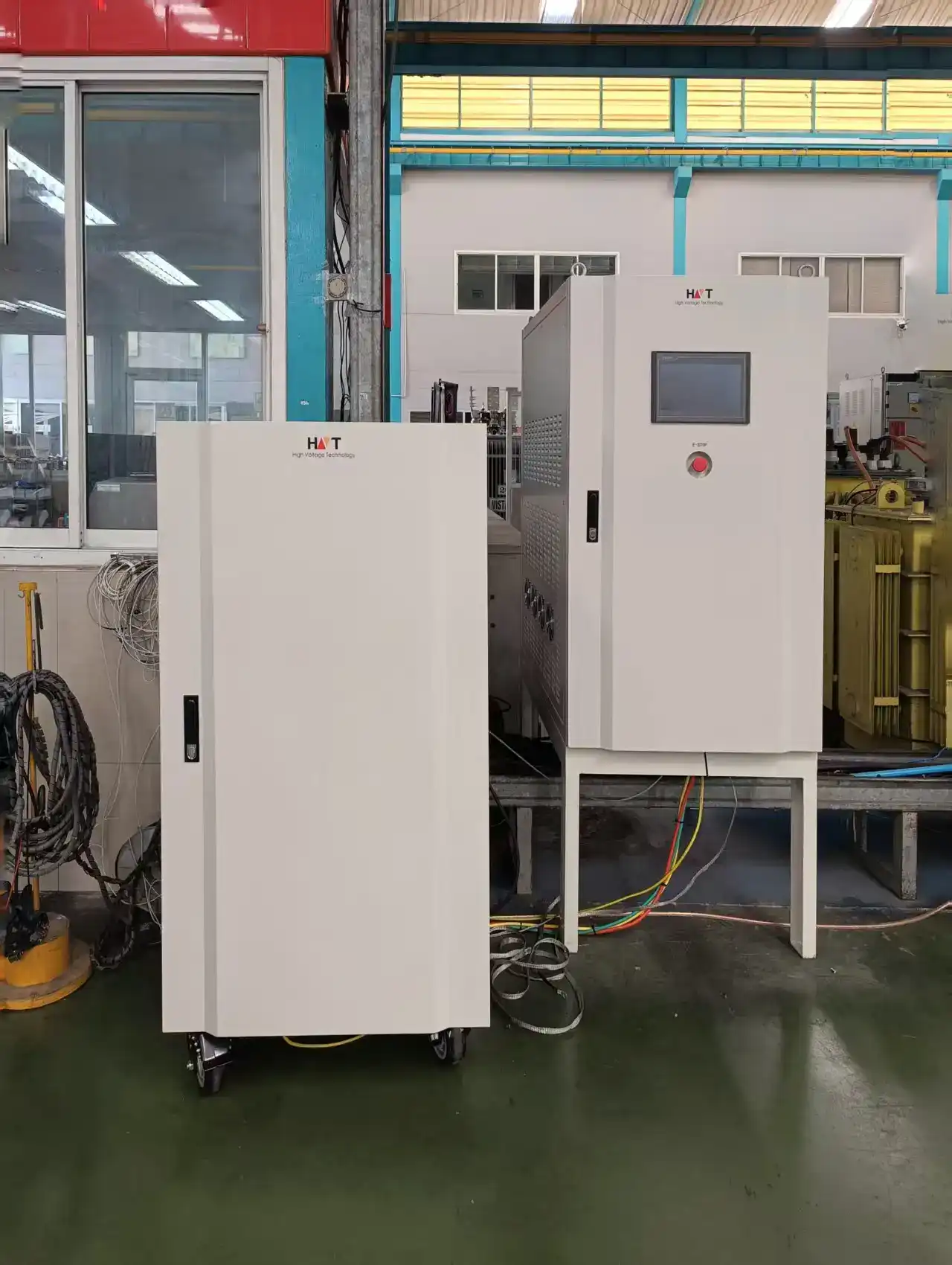

Standardspecifikationen beskriver et opretstående stålpladeskab med aftagelige sidepaneler, køleventilatorer og tilgængelige interne komponenter til vedligeholdelse.
Vores tjenester
Kvalitetskontrol
- AVR-funktionstest: Hver enhed testes for at verificere korrekt boosting og bucking-funktion på tværs af det specificerede indgangsspændingsområde.
- Overførselstid og bølgeformanalyse: Skiftet til batteritilstand måles for at sikre hastighed, og at udgangsbølgeformen forbliver ren og stabil.
- Batterikalibrering og belastningstest: Interne batterier kalibreres og testes under belastning for at verificere den nominelle driftstid.
- Fuld systemindbrænding: En afsluttende driftstest under cykliske belastningsforhold sikrer pålidelighed før pakning.
F&U-resultater
Forbedret AVR-transformerdesign: Udviklet en mere effektiv og kompakt multi-tap-transformer til et bredere inputområde og hurtigere korrektion.
Avanceret batteristyring: Implementerede præcise opladningsalgoritmer for at maksimere batteriets levetid og tilstand.
Intelligent ventilatorstyring: Udviklet et temperaturbaseret ventilatorstyringssystem for støjsvag drift under normal brug og effektiv køling under længerevarende sikkerhedskopier.
Unified Management Software: Har skabt enkel, platformsuafhængig software til overvågning af batteridriftstid, hændelseslogning og automatisk nedlukning.
Pakning og transport
Detailklar emballage: Enhederne er pakket i pap af høj kvalitet med støbte skumindlæg, der er egnet til detailforsendelse eller direkte forsendelse.
Komplet tilbehørsindeholdelse: Pakken indeholder brugermanual, kommunikationskabler, installations-cd/software og garantikort.
Tydelige sikkerheds- og opsætningsoplysninger: Emballagen og hurtigstartvejledningerne indeholder klare, flersprogede instruktioner til sikker installation.
Standard- og ekspresforsendelse: Tilgængelig via almindelige transportører med pålidelig sporing til virksomheder og institutioner over hele verden.
Eftersalgsservice
Vi tilbyder 24 måneders garanti på UPS'en og 12 måneders garanti på batterierne. Supporten omfatter online ressourcer, softwaredownloads og tilgængelig teknisk support via e-mail og telefon.
Kvalificeringscertificering
ISO 9001:2015-certificeret produktion; CE- og RoHS-kompatibel; Testet i henhold til IEC 62040-standarder for UPS-ydeevne og -sikkerhed.
Sådan vælger du den rigtige WJF60W
For at få et præcist modelvalg, bedes du angive følgende oplysninger:
1. Testobjekt: Transformer / Kabel / CT / VT / Isolator / Andet
2. Nødvendig kapacitet: ___ kVA
3. Indgangsspænding: ___ V
4. Nødvendig udgangsspænding: ___ V
5. Påkrævet frekvens: ___ Hz
6. Fase: Enkeltfase / Trefaset
7. Krav om delvis udledning: ___ pc
8. Testvarighed / Driftscyklus: ___
Baseret på disse parametre kan den passende kapacitet, spænding, frekvens og fasekonfiguration vælges.
Garanti
1-års standardgaranti
Teknisk support er tilgængelig til produktvalg, konfiguration og drift.
Ofte stillede spørgsmål |
|---|
Ofte stillede spørgsmålHvad bruges WJF60W primært til?WJF60W er designet til transformerinducerede spændingstest, transformerdelvise afladningstest, højspændingskablers modstandsdygtighedstest, CT/VT-test, isolatortest og forskning i højspændingsisolation . ACSOON WJF60W Statisk frekvens … Hvad er niveauet for delvis udladning?Det specificerede niveau for delvis afladning for WJF60W er ≤10 pC. Hvilke frekvens- og spændingsområder er tilgængelige?Standardfrekvensområdet er 45-400 Hz . Standard nominelle udgangskonfigurationer inkluderer 220 V enfaset og 380 V trefaset, mens brugerdefinerede spændinger er tilgængelige. Den justerbare trefasede udgang er specificeret til 0.1-800 V LL. Hvilke strømkapaciteter er tilgængelige?Enfasede modeller varierer fra 5-500 kVA , mens trefasede konfigurationer varierer fra 5-2000 kVA. Kan WJF60W tilpasses til mit testsystem?Ja. Kapacitet, indgangs-/udgangsspænding, frekvensområde, fasekonfiguration og kapslingsbeskyttelse kan konfigureres i henhold til projektets krav. Hvilke oplysninger kræves for at vælge en model?Angiv venligst testobjektet, den nødvendige kapacitet, indgangsspænding, udgangsspænding, frekvensområde, fasekonfiguration, krav til delvis afladning og testens varighed. |
| CTA-knap: Anmod om en konfiguration og et tilbud |
Kontakt os
For tekniske specifikationer eller globale løsninger til WJF60W : acpower@acsoonpower.com , eller indsend dine krav ved hjælp af formularen nederst på vores hjemmeside.
